Sombreamento de 15% pode derrubar 40% da geração — culpa do string

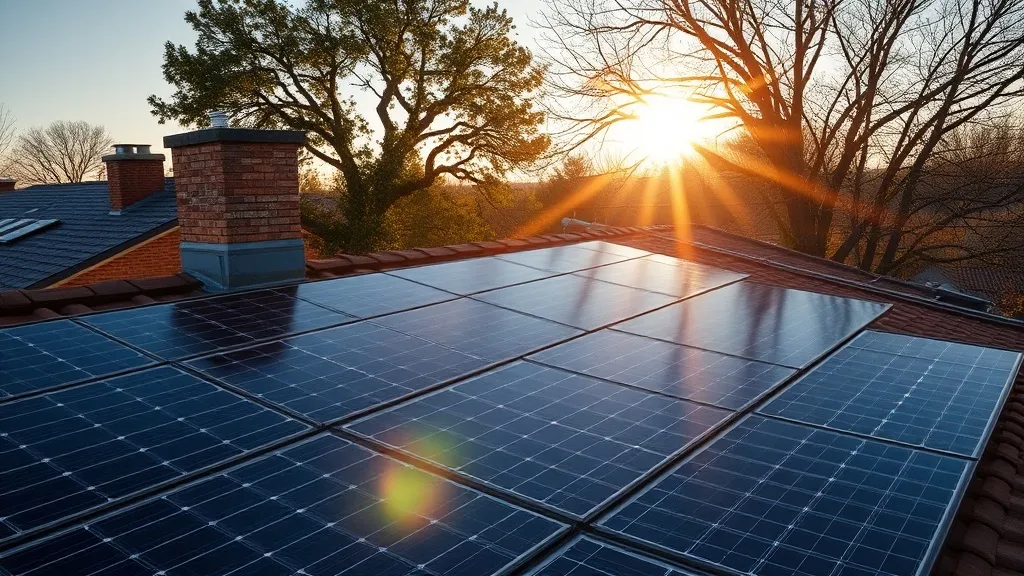

Você sabe quanto custa, em geração anual, deixar um galho de cajazeira cobrindo 15% da sua placa solar durante duas horas por dia? O integrador te respondeu “perde uns 5%, não vale tirar a árvore”? Ele está errado em uma escala que ofende. A resposta, num sistema em string convencional, é entre 34% e 41% da geração da string inteira — não só do trecho sombreado. O motivo está num componente eletrônico de R$ 4 dentro do inversor: o MPPT (Maximum Power Point Tracking). E essa é a razão pela qual a discussão “string × microinversor × otimizador” não é discussão de catálogo — é decisão técnica que muda payback.

O que importa decidir

Sombreamento sério (intermitente, de galho de árvore ou caixa d’água ou poste, em 1-3 placas) muda o equipamento certo. Quatro critérios decidem:

Topologia elétrica: em string convencional, várias placas em série compartilham corrente — a placa mais sombreada arrasta as outras
Tempo de sombreamento por dia: 30 minutos é diferente de 3 horas
Quantidade de placas afetadas: 1 de 8 é diferente de 4 de 8
Tipo de obstáculo: sombra densa (chaminé) vs sombra difusa (folhagem rala) — a primeira derruba muito mais

A física que ninguém explica

Pra entender por que sombreamento parcial mata uma string inteira, precisa de 30 segundos de eletricidade básica.

Um painel solar produz tensão e corrente. Tensão é “pressão” — depende da quantidade de luz e da temperatura. Corrente é “fluxo” — depende fortemente da área iluminada.

Quando você liga 8 placas em série numa string, a corrente da string é igual à corrente da placa mais fraca. É como uma mangueira ligada em série: o ponto mais estreito limita o fluxo todo. Se uma placa está sombreada e gera apenas 20% da corrente, a string inteira gera só 20% da corrente — não 87,5% como a média sugeriria.

O MPPT do inversor é o componente que tenta corrigir isso variando tensão pra encontrar o ponto ótimo. Mas o MPPT funciona pela string toda. Se uma placa da string está em sombra, o MPPT escolhe entre: (a) operar no ponto onde a placa sombreada ainda contribui mas em corrente baixa pra todo mundo, ou (b) bypass dessa placa via diodos internos, perdendo a placa inteira pra string.

Resultado típico: 2 horas de sombra em 15% da área de uma placa de 8 → perda de geração horária próxima de 90% naquele intervalo, pra string inteira. Distribuído no dia, a perda anual fica em 12-18% da geração total do sistema. Em casos graves (4 placas sombreadas em sequência, 4 horas/dia), passa de 40%.

Conceito 1 — String com bypass interno (o padrão)

Toda placa solar moderna tem diodos de bypass internos — geralmente 3 por placa, segmentando a placa em terços. Quando uma das três sub-áreas é sombreada, o diodo “desliga” aquela sub-área e a placa continua entregando 2/3 da potência.

Isso ajuda — mas só dentro da própria placa. Não resolve o problema da string: a placa parcialmente desligada ainda limita a corrente da string. Bypass interno mitiga 30-40% da perda. Não cancela.

Conceito 2 — Otimizador de potência (Tigo, SolarEdge)

Otimizador é um pequeno dispositivo eletrônico, do tamanho de um cigarro, instalado atrás de cada placa. Ele converte DC-DC e isola cada placa eletricamente do resto da string. Cada placa opera no seu próprio ponto ótimo.

Sombreamento de 1 placa em 8 → perde apenas a contribuição daquela placa (12,5% da geração da string nesse momento), não a string inteira. Redução de perda de mismatch pra 70-85%.

Custo do otimizador: R$ 280-450 por placa (preço Tigo TS4-A-O ou SolarEdge equivalente, maio 2026). Pra um sistema de 8 placas onde 2 sofrem sombreamento, instalar otimizador só nas 2 sombreadas economiza R$ 1.700 vs colocar em todas. Pouco integrador faz instalação seletiva — vale insistir.

Conceito 3 — Microinversor (Enphase, APsystems, Hoymiles)

Microinversor é um inversor pequeno embaixo de cada placa (ou cada par de placas, em alguns modelos). A placa entrega DC pro microinversor que já converte pra AC ali mesmo. Cada placa virou um sistema independente.

Sombreamento de 1 placa não afeta as outras de jeito nenhum. Eliminação da perda de mismatch.

Custo do microinversor: 35-55% a mais que string equivalente. Pra sistema de 4 kWp residencial, o delta de custo é R$ 4.500-6.500.

Conceito 4 — Quando otimizador vence microinversor

Otimizador é solução modular: você bota só onde precisa. Microinversor é solução arquitetônica: ou vai tudo, ou nada (o inversor central muda).

Pra telhado com 2 placas sombreadas de 8, otimizador nas duas sai mais barato que microinversor completo. Pra telhado com mais de 50% das placas em sombreamento parcial, microinversor passa a fazer sentido financeiro porque a complexidade da string ficou inviável.

Tabela de decisão prática

Cenário	Recomendação	Justificativa
Telhado totalmente exposto, sem sombra	String puro	Mismatch ≈ 0. Otimizador/micro = desperdício
1 placa com sombra parcial < 1h/dia	String puro com tolerância	Perda anual < 4%, não compensa investir
1-2 placas com sombra 2-4h/dia	String + otimizador nas afetadas	Otimizador seletivo paga em 4-6 anos
3+ placas com sombra recorrente	Microinversor ou otimizador em todas	Complexidade da string inviabiliza string puro
Telhado dividido em 2-4 águas, cada uma com 2-3 placas	Microinversor	Cada placa orientação diferente = mismatch nato

Onde isso falha

Caso real do meu inbox em fevereiro: cliente em Goiânia comprou microinversor Enphase IQ8 pra sistema de 5 kWp argumentando “telhado tem sombreamento”. Telhado dele tem uma chaminé pequena que afeta uma placa por 40 minutos no fim de tarde. Perda real estimada com string puro: 2,3% ao ano. Custo do microinversor: R$ 5.800 a mais. Tempo pra esse delta pagar via “produção extra”: 78 anos. Microinversor envelhece em 25.

Microinversor virou meme de venda fácil — “é mais seguro, é mais moderno, monitora placa a placa”. Tudo verdade. Tudo irrelevante se você não tem sombreamento real.

Minha escolha e por quê

Eng. dimensiona sistema solar gastando 20 minutos a mais com estudo de sombreamento sério. Drone, foto aérea ou Google Earth com horários simulados (apps tipo Sun Surveyor mostram trajetória do sol no seu CEP em cada estação). Resultado: você sabe qual placa sofre, em qual horário, em qual estação, qual perda anual estimada.

Com esse dado em mãos:

Perda anual < 5% → string puro, sem mexer. O custo de remediar não compensa o ganho.
Perda anual 5-15% → otimizador nas placas afetadas
Perda anual > 15% ou telhado dividido em múltiplas orientações → microinversor faz sentido econômico
Perda anual > 25% → considera mudar o projeto (mover placas, podar árvore, eliminar obstáculo)

A regra que nunca aplico: “vamos colocar microinversor porque é mais seguro”. É a vendinha do integrador. Pra cliente que não tem sombra, microinversor é R$ 6 mil de overengineering.

FAQ

Bifacial resolve sombreamento?

Não. Bifacial gera energia pelo verso da placa via reflexão do solo (albedo) — útil em instalação solo, raso, com chão claro. Em telhado, o ganho de bifacial é < 2%, e não tem relação com sombreamento da face frontal. Bifacial não resolve sombra.

Podar árvore que sombreia é sempre a melhor solução?

Tecnicamente quase sempre sim — eliminar o problema é melhor que mitigar. Mas tem casos onde a árvore é da prefeitura (acácia pública, ipê tombado), é do vizinho (mexer é briga), ou tem valor estético/sentimental real. Nesses casos, otimizador ou microinversor é remediação.

O integrador disse que “diodos de bypass resolvem” — está enganando?

Está minimizando. Diodos de bypass mitigam 30-40% da perda. Não resolvem. Quando alguém te disser “diodos resolvem”, peça pra mostrar curva I-V de string com placa sombreada e sem placa sombreada. Quem tem ferramental pra mostrar, mostra. Quem não tem, fala em conceito porque aprendeu em vídeo.

Fontes

IEC 61853-2 — Photovoltaic (PV) module performance testing
NREL — System Advisor Model (SAM), modelagem de sombreamento
Photovoltaic Geographical Information System (PVGIS) — Comissão Europeia
Tigo Energy — TS4-A-O, datasheet 2025
Enphase Energy — IQ8 series datasheet
Manual técnico Growatt MIN — comportamento MPPT em condições de sombreamento parcial
