Ponto quente no módulo solar: o que o diodo de bypass faz (e quando ele não salva)

Numa inspeção em Contagem (MG) eu apontei a câmera termográfica pra um telhado que o cliente jurava estar “gerando normal”. O app do inversor concordava: produção dentro do esperado. Mas uma célula de um dos módulos aparecia na tela a 78°C, com o resto do painel a 52°C. Uma mancha laranja do tamanho de uma moeda no meio de um campo azul. Aquela célula estava cozinhando a si mesma — e o cliente não fazia ideia, porque a perda total de geração era pequena demais pro app reclamar.

Isso é um ponto quente. E entender por que ele acontece — e o que o diodo de bypass faz a respeito — é a diferença entre trocar um módulo a tempo e ver o telhado virar risco de incêndio.

A versão de 30 segundos

Toda célula de um módulo está ligada em série com as vizinhas — uma fileira de baldes onde a água passa de um pro outro. Se uma célula é sombreada, suja ou trinca, ela para de “passar água” e vira resistência. Em vez de produzir, ela dissipa a corrente das outras como calor. Pode chegar a 90°C ou mais. Esse é o ponto quente (hot spot).

O diodo de bypass é um desvio: quando uma célula trava a corrente, o diodo abre um caminho alternativo pra corrente “pular” aquele trecho do módulo. Salva geração e, principalmente, evita que a célula problemática vire torrada. Um módulo residencial típico tem 3 diodos, cada um cuidando de um terço das células. É proteção parcial — não mágica. Quando o diodo também falha (e eles falham), o ponto quente fica sem freio.

Conceito 1 — por que uma célula sombreada vira aquecedor

A intuição engana todo mundo aqui. Você pensa: célula coberta = célula que não produz, perda proporcional. Errado.

Como as células estão em série, a corrente do módulo inteiro é limitada pela pior célula da fila. Cubra metade de uma célula com uma folha e você não perde metade daquela célula — você derruba a corrente do módulo inteiro. Pior: a célula sombreada inverte de papel. Em vez de gerar tensão, ela passa a consumir a tensão produzida pelas outras 60 ou 72 células da string, e dissipa tudo isso como calor concentrado num ponto.

Foi exatamente isso na câmera de Contagem. Uma sujeira de obra (cimento respingado) cobria parcialmente uma célula. Produção quase normal, temperatura local perigosa. O efeito de sombreamento parcial na geração eu já destrinchei em por que 15% de sombra derruba até 40% da geração — aqui o foco é o que esse sombreamento faz ao próprio vidro e à célula.

Conceito 2 — os 3 diodos da caixa de junção, e o que eles realmente cobrem

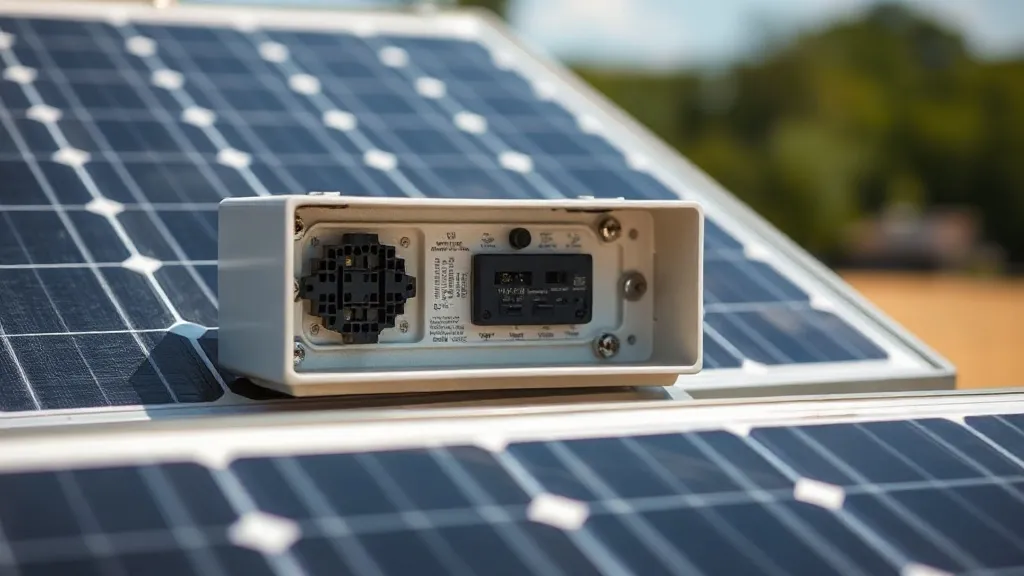

Vire um módulo e você acha a caixa de junção colada na traseira (aquela caixinha preta de onde saem os cabos). Dentro dela moram os diodos de bypass. Num painel de 60 ou 72 células, são tipicamente 3 diodos, cada um em paralelo com uma sub-string de 20 ou 24 células.

Quando uma célula trava a corrente, o diodo daquele terço entra em condução e a corrente desvia por ele. Resultado prático: você perde a geração de um terço do módulo, não do módulo inteiro, e a célula problemática para de ser bombardeada pela tensão das outras duas sub-strings. É por isso que num módulo half-cut a coisa fica mais elegante — a divisão em duas metades muda a arquitetura de bypass e reduz a perda por sombra. Detalhei a diferença em meia célula vs célula inteira no residencial.

O ponto que ninguém comenta: o diodo de bypass não protege contra ponto quente causado por trinca interna. Se a célula racha por estresse mecânico (granizo, pisão na instalação, vibração de transporte) e cria uma microfissura que isola um pedaço da célula, o diodo do terço pode nem entrar em condução — porque o resto da sub-string ainda conduz. O pedacinho isolado aquece sozinho, dentro de uma sub-string “saudável”. Diodo nenhum vê isso. Por isso microfissura é traiçoeira: ela não aparece no app, não aciona o diodo, e só a termografia pega.

Conceito 3 — quando o diodo falha (e como o ponto quente vira incêndio)

Diodo de bypass não é eterno. Ele aquece toda vez que conduz, e o calor é o inimigo de qualquer semicondutor. Há dois modos de falha, e eles são opostos:

• Falha em aberto: o diodo morre sem conduzir. Aí, quando uma célula sombrear, não há desvio. A corrente da string força passagem pela célula travada e o ponto quente dispara sem freio. É o cenário de risco térmico real.
• Falha em curto: o diodo fica permanentemente conduzindo, mesmo sem sombra. Aquele terço do módulo deixa de gerar o tempo todo. Perda de ~33% naquele painel, silenciosa.

A norma de qualificação IEC 61215 — base do ensaio que o INMETRO exige pra certificar módulo no Brasil — inclui um teste específico de ponto quente (hot-spot endurance test) justamente porque o fabricante precisa provar que o conjunto célula + diodo aguenta sombreamento prolongado sem degradar (IEC 61215, escopo de ensaios de qualificação). Mas certificado de fábrica testa o módulo novo, em laboratório. Não cobre o diodo que envelheceu 8 anos num telhado a 60°C de temperatura de operação.

E aqui está a parte que liga isso a segurança, não só a geração: o U.S. National Renewable Energy Laboratory documenta que defeitos em diodo de bypass e na caixa de junção estão entre as causas recorrentes de eventos térmicos em sistemas fotovoltaicos de campo — exatamente o tipo de falha que evolui de “perda de produção” pra “ponto de ignição” se não for detectado (NREL, PV failure and degradation modes). Um ponto quente persistente delamina o encapsulante, amarela o EVA, pode trincar o vidro e, no pior caso, queimar a caixa de junção. O caminho de vidro trincado eu cobri em quebra espontânea de vidro no módulo — ponto quente é um dos gatilhos.

Como você detecta antes de virar problema

Você não precisa de câmera de R$ 30 mil pra ter um primeiro sinal. Três checagens práticas:

1. Compare a geração do módulo/string com o vizinho. Se você tem monitoramento por string ou microinversor, um trecho gerando consistentemente abaixo dos iguais é bandeira amarela. (Inversor string simples não mostra isso — ele só vê o total.)
2. Olhe a traseira do módulo, com sistema desligado e por instalador habilitado. Marca de queimadura ou deformação na caixa de junção é emergência: desligue o sistema.
3. Termografia anual em sistemas acima de ~5 kWp ou em telhado com sombreamento conhecido. É o único método que pega microfissura e ponto quente cedo. Custa entre R$ 150 e R$ 400 a visita na maioria das capitais, pela cotação que vejo em 2026 — bem mais barato que trocar módulo e refazer parte do telhado.

Onde isso falha

Detecção precoce depende de granularidade de medição que a maioria das casas não tem. Um inversor string monofásico de 3 kWp não consegue te dizer qual módulo está com ponto quente — ele só reporta o somatório, e uma célula a 80°C pode custar 4% da geração total, dentro da margem que ninguém percebe. Por isso, em telhado com qualquer histórico de sombra, eu prefiro arquitetura que isole cada módulo: a comparação entre as três opções está em microinversor vs otimizador vs string.

E há o limite físico: nenhum diodo, nenhuma topologia resolve uma célula trincada por dentro. Bypass protege contra sombra e contra falha de uma sub-string inteira — não contra a microfissura silenciosa que aquece um pedaço de célula dentro de um trecho aparentemente saudável. Pra essa, só prevenção (instalação cuidadosa, transporte sem pisão) e termografia.

O módulo de Contagem? Tirei a sujeira de cimento e a célula voltou pra 53°C na semana seguinte — ponto quente reversível, pego a tempo. Se tivesse esperado mais um ano, o EVA já teria amarelado naquele ponto e a história seria outra: troca de módulo, não pano úmido.

---
